一、概述
    该产品用于矿山斜巷提升上、下车场和各偏口处，屏幕显示作为安全信号更直观提示，矿用声光报警器当提升绞车启动或发出开车信号时，该产品发出“正在行车，不准行人”的语言提示，同时显示屏红灯显示“正在行车，不准行人”按一定频率闪烁，以有效地提示行人注意安全，平时或发出停车信号时绿灯亮。
二、结构
该产品是隔爆加屏幕型。
三、主要技术参数
1、电源：AC127V
2、灯光可见距离：不小于100M
3、音响功率：不小于2W
4、环境湿度：-25℃～40℃
5、相对湿度：45％～75％（25℃）
四、工作原理
矿用声光报警器接通电源（A、B两相有AC127V）信号器绿灯亮，当绞车启动后（A、B、C三相有AC127V）或发出开车信号（2点、3点、4点、5点）信号器便发出“正在行车，不准行人”语言，同时显示屏红灯闪烁，绞车停止运行或发出停车信号（1点）时恢复绿灯亮。
五、安装
安在上、下车场和各偏口及中间位置。
六、接线(见示意图)
1、绞车联锁接线
A、B、C三相AC127V，其中A、B两相为常有电（作为电源），C相
为绞车启动时有电（作为触发）。注：开关为绞车启动后闭合的辅助接点。




2、打点信号控制接线
A、B为电源，C为控制端，可以将A、B、C直接并接在组合电铃或矿用通讯声光信号器（KXT118矿用隔爆兼本安型通讯声光信号器）上。具体接线方法根据现场情况或参照绞车联锁的控制方式（接线图），调整A、B的相序。

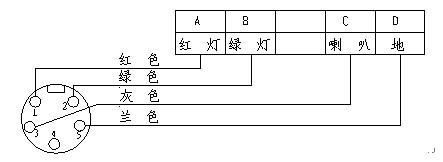

3、主机与显示屏的连接见图
