DHY0.36/3.6L（A）矿用本安型信号灯







    1、特点

    DHY0.36/3.6L（A）矿用本安型信号灯（以下简称信号灯）使用于矿山井下机车，斜巷矿车、斜巷人车的尾部信号灯，其性能可靠，使用方便，闪光信号醒目。

    2、规格型号
信号灯为移动设备，防爆型式为本质安全型，标志：ExibI。

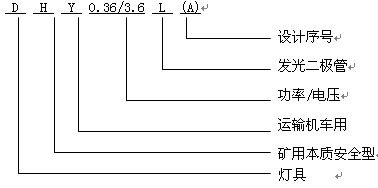

型号DHY0.36/3.6L（A）其意义如下：


                                        　
二、结构组成
 由固定卡挂座和闪光器组成。
三、主要参数
1、环境温度：0℃～＋40℃；
2、相对湿度：≤95%；
3、大气压力：80Kpa～106Kpa；
4、有甲烷、煤尘混合物，但无破坏绝缘的腐蚀性气体的场合；
5、额定电压：3.6V ；
6、工作电流：≤100mA；
7、镍氢电池容量：4Ah；
8、充电一次工作时间不低于72小时；
9、闪光频率：30±10次/分钟；
10、信号可视距离：≥20m；
11、本安参数：本安短路电流：940mA，本安开路电压：4.8V。
四、使用方法
   将信号灯挂在矿车后面，信号灯下面的磁铁自动吸附在矿车壁上或将信号灯挂在救生舱上，将开关打开，信号灯工作，前后闪光。
  信号灯的充电方法：将充电器接在信号灯充电口上进行充电，一次充电时间不低于24小时。
五、警示
注意维修时不得改变本安电路和与本安电路有关的电气参数和本安结构，不得改变电气元件的规格、型号；更换电池或充电必须在井上安全环境进行。
六、外形尺寸及重量
1、外形尺寸（见附录A 外形尺寸图）：长×宽×高=125(㎜)×170(㎜)×350(㎜)；
2、重量：3.5㎏
七、故障分析与排除
 在电池的使用寿命范围内，接通电源不发光，检查发光器内的振荡板和发光板，发现问题，更换即可。
八、运输与贮存
包装后的信号灯在避免日晒、雨雪直接淋袭，不得遭受强烈的颠簸、震动、碰撞，可适用于水运、陆运和空运等各种运输方式。
包装后的信号灯贮存于没有雨雪侵入、良好的通风条件、无腐蚀性气体的仓库内存放。贮存期限12个月，超过期限应按出厂检验内容检验。
九、开箱及检查
（1）产品检验合格证；
（2）使用说明书；
（3）防爆合格证；
（4）安全标志证；
（5）装箱单。
注意开箱时应注意不得损坏设备，开箱后应对照装箱单核对箱内部件是否相符，如有问题，请及时与厂家或经销商联系。
十、售后服务
   信号灯自销售之日起，出现质量问题，三个月内包换，一年内包修。
