一、概述

    矿用声光报警器用于矿山井上、井下运输大巷道口、弯道等地作为安全信号提示，当机车进入这些区域时，信号器便发出“前方来车，注意安全”的语音提示，同时红灯按一定频率闪烁，以提示行人注意安全，确保安全生产，平时为绿灯亮。

二、结构与组成

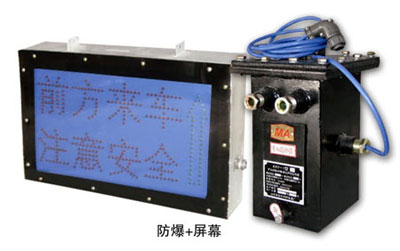

该产品结构型式为防爆兼本安，由主机和触发开关组成。

三、主要技术参数

1、电源电压：AC127V ±13V；
2、灯光可见距离：不小于100m ；
3、音响功率：不小于3W ；
4、触发方式：架空线触发（DC250V或550V）或轨道开关触发；
5、环境温度：-5℃～40℃；
    6、相对湿度：45％～75％。

四、工作原理：

接通电源，信号器延时报警3～4遍后绿色灯亮；矿用声光报警器当电机车将到达偏口、弯道时，信号器被触发，绿灯熄灭，红灯闪烁，同时发出“前方来车，注意安全”语言提示；当电机车驶出控制区域又恢复绿灯。

五、安装与接线（安装位置示意图）

（一）架空线触发方式
   1、主机安装在大巷的顶部或壁上醒目的地方；触发开关固定在架空线上，安装位置见示意图。




    安装位置示意图


2、接线：电源线A、B接交流127V，C（DC250V接点）或D（DC550V接点）接触发开关，接地端应牢固地接在地钢轨上。

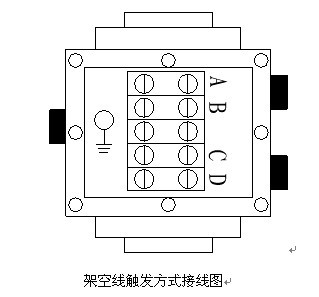

架空线触发方式接线图
（二）轨道开关触发方式
1、道轨传感器安装在两轨接合处的内侧。矿用声光报警器矿车轮经过道轨传感器时，矿车轮与道轨传感器的垂直距离为3～8㎜。
2、接线：电源线A、B接交流127V,  C、D、E接道轨传感器。
六、售后服务
自销售之日起，产品出现质量问题，三个月内包换，一年内包修。
