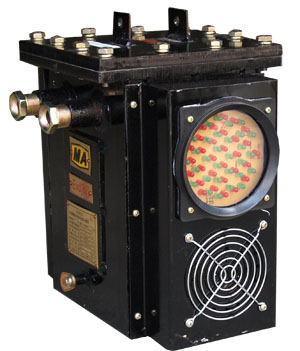

一、概述
    矿用声光报警器主要用于水泵房水泵启动时作为安全信号提示，当水泵启动时发出“水泵启动，请注意安全。”的语言提示，同时红灯按一定频率闪烁，提示人员注意安全。平时为绿灯亮。
二、主要技术参数

1.             供电电源：AC127V

2、灯光可见距离：不小于50米
3、音响：不小于85dB
4、触发方式：外接无源触点。
三、结构
防爆兼本安

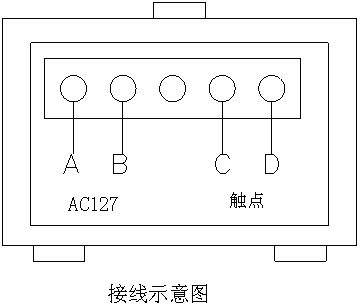

四、接线与原理：（接线示意图）
1、A、B接电源AC127V。C、D外接无源常开触点。
2 、矿用声光报警器当外接无源常开触点C、D闭合时报警器便发出“水泵启动，请注意安全。”的语言提示，同时红灯按一定频率闪烁，提示人员注意安全；当C、D断开后恢复绿灯亮。
五、自销售之日起，产品出现质量问题，三个月内包换，一年内包修。

A、B接电源AC127V；C、D外接无源常开触点。


注：根据用户需求可改变控制方式、语言提示与相应的监控系统配合使用。

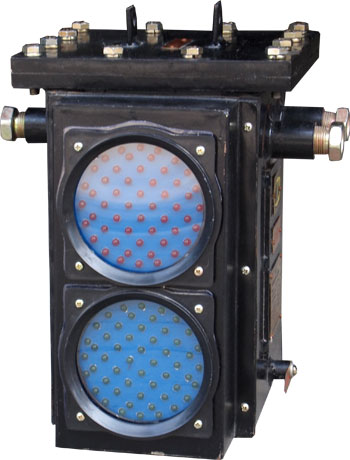

   KXB127矿用隔爆兼本安型斜巷信号灯

一、概述
矿用声光报警器用于提升上下车场和各偏口处,作为安全信号提示,当提升绞车启动,该产品红灯按一定频率闪烁，以有效地提示行人注意安全，平时绿灯亮；亦可作井下交通信号灯使用，规范井下交通秩序，防止安全事故发生。
二、结构
该产品是矿用隔爆兼本安型。
外形尺寸：290（㎜）×240（㎜）×300（㎜）
          （长）  ×  （宽）  ×（高）
三、主要技术参数
1、电源：AC127V/DC18～24V
2、控制方式：无源触点或高低电平信号控制
3、灯光可视距离：不小于100m
4、环境温度：－25℃～40℃
5、相对湿度：45%～75%（25℃）
四、售后服务
自销售之日起，产品出现质量问题，三个月内包换，一年内包修。

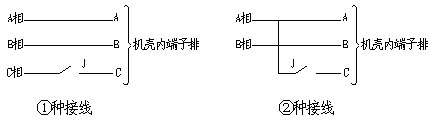

A、B、C三相AC127V，其中A、B两相为常有电（作为电源），C为为触发。注：J为开关。



                  接线示意图
