一、概述
1、用途及适用范围
ZPC127矿用喷雾降尘装置采用矿用隔爆兼本质安全型结构方式，可广泛用于皮带机转载点、煤仓放煤口的自动洒水降尘，净化风流，改善工作环境，防止粉尘危害，保护工人身体健康。
2、组成：

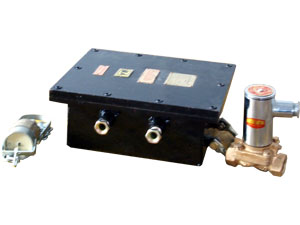

本装置由ZP-127Z矿用自动洒水降尘装置主控箱、ZP-12C矿用自动洒水降尘装置用触控传感器、矿用隔爆型电磁阀组成。
3、执行标准：
本装置执行标准：GB3836-2010、MT/T504-1996 、Q/SLX015-2012 和Q/SLX013-2012。
4、规格型号

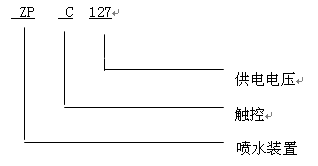

装置的型号为ZPC127，其组成意义如下：



   二、结构与工作原理
1、结构特征
ZP-127Z矿用隔爆兼本安型主控箱、ZP-12C 矿用隔爆兼本质安全型传感器和DFB-20-127隔爆型电磁阀。
2、工作原理
矿用喷雾降尘装置主控箱是主体，采用集成电路结构，由单片机控制电路、固态继电器等组成。当触控传感器接收到转载点的落煤信号，通过信号电缆传输到主控箱，主控芯片根据预置的工作过程经主控继电器接通防爆电磁阀对转载点实施洒水，经过一定时间的延时后，自动关闭洒水，转载点落煤对触控传感器的不断触发确保在运煤过程中洒水的持续进行。
三、主要技术参数
ZPC127矿用触控自动洒水降尘装置
1、工作电压：127V AC，波动范围：80%～120%。
2、工作电流：≤300mA。
3、整机功率：≤40W。
4、装置动作维持时间范围： 15s，设定时间允许误差为±2s。
5、电磁阀水压适应范围：0.2MPa～4.0MPa。
6、当触发触控传感器时，电磁阀应开启工作。
7、传输距离：主控箱与传感器的传输距离为50m。

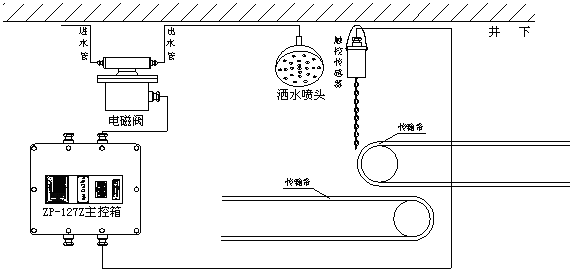

四、安装与调整（见图）
1安装


    2调整
接线根据接线需要接好线，无需调整。
五、使用与维护
1、紧固用的螺栓、垫圈应齐全、紧固、无锈蚀。
2、隔爆接合面不得有锈蚀。
3、箱体油漆脱落后，应及时补刷。
4、不得野蛮运输、安装，以免箱体变形或零部件丢失、缺损。

六、售后服务
控制箱自销售之日起，产品出现质量问题，三个月内包换，一年内包修。



附录A
ZPC矿用触控自动洒水降尘装置配接设备明细表

   ZP-127Z矿用自动洒水降尘装置主控箱


一、概述
ZP-127Z矿用自动洒水降尘装置主控箱（以下简称主控箱），采用矿用隔爆兼本质安全型结构方式，内部控制电路彩用微型计算机芯片，输出控制采用大功率无触点固体继电器，与触控传感器和红外线传感器、烟雾传感器、声控传感器、电磁阀配合使用，可广泛用于皮带机转载点、煤仓放煤口、大巷水幕控制、工作面降尘的自动喷雾降尘，净化风流，改善工作环境，防止粉尘危害，保证煤矿的安全生产。该主控箱的具体工作可靠，安装简单（选定传感器），按图接线，无需调试即可使用。
二、主要技术参数
1、工作电压：127V AC；
2、工作电流：≤300mA；
3、输出电压：127V AC，控制电磁阀；
4、本安输出：12V/1000mA DC；
5、电源电压波动范围： 标称值的80%～120%；
6、本安最高输出电压Uo：12.8V ；
7、本安最大输出电流Io：1000mA；
8、工作方式：连续；
9、输入信号：触控传感器、红外线传器、烟雾传感器、声控传感器；
10、工作温度：0℃～40℃；
11、相对湿度：≤98％(25℃时)；
12、环境大气压：86kPa～110kPa；
13、含有瓦斯或煤尘爆炸危险的矿井中。
三、售后服务
控制箱自销售之日起，产品出现质量问题，三个月内包换，一年内包修。

附录A
ZP-127Z矿用自动洒水降尘装置主控箱配接设备明细表


    附录B

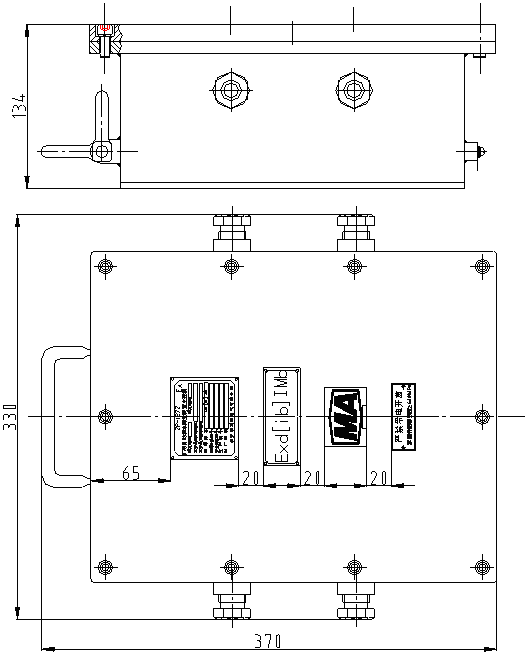

    外形尺寸图



附录C

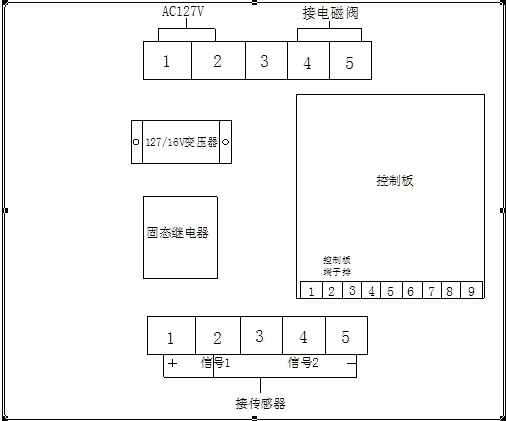

接线图
