一、 概述

KHT140 绞车后备保护装置（以下简称装置）是目前国内较完备的多功能提升机后备保护设备，它是根据《煤矿安全规程》的有关规定,吸收同类产品的精华，充分考虑我国现有矿山井下提升机和现场人员技术力量的基础上而设计的，利用现代微电子技术（单片微型计算机）对提升机运行速度、闸瓦、松绳、过卷、减速及深度指示器进行实时监控，并具有提升信号显示、寄存显示、方向闭锁等功能（还可以根据用户要求增加某种保护功能），且安装简单，调试方便，可广泛使用于煤矿提升机上，为提升机的安全运行提供了有效的后备保护。


二、 装置组成和主要功能

组成：由KHT140-Z矿用提升机综合后备保护装置主机、KDW127/12矿用隔爆兼本安型电源、KXJ1/127矿用隔爆兼本安型控制箱、GSH3000矿用本质安全型转速传感器等组成。
主要功能：
1、 超速保护：当运行速度超过最大提升速度的15%时，该装置输出超速制动控制信号，并有声光报警提示。
2、 过卷保护：当提升容器超过正常停车位置时，该装置发出保护控制信号，并有声光报警提示。
3、 松绳保护：当提升钢丝绳在提升过程中发生严重松绳时，为保证安全，该装置发出保护控制信号，并有声光报警提示。
4、 闸瓦间隙保护：当提升机主制动闸闸瓦磨损到危及安全提升时，该装置发出保护控制信号，并有声光报警提示。
5、深度指示器失效保护：正常运行时，若原深度指示器不能正确指示容器实际位置时，该装置发出保护控制信号，并有声光报警提示。
6、  自动减速：当提升机运行到正常减速位置时，该装置能够发出自动减速信号，并有声光报警提示。
7、 速度显示：动态显示容器在整个运行过程中的瞬时速度（显示0-9.9米/秒）。
8、 提升机信号的音响、显示、记忆显示：当信号工发出提升信号时，该装置不但能发出清晰的声音，还同时数字显示当次及寄存显示前一次打点提升信号。
9、 方向闭锁：该装置数字显示提升信号的同时， 绞车后备保护装置对提升机运行方向进行电气闭锁（2、4点上行，3、5点下行）。
10、本装置紧急制动（超速、深失、松绳、闸间隙、过卷）时，显示寄存制动时的有关参数。
11、按下“移动”键，可解除紧急制动时的报警声，其它仍保持当时制动时的有关参数。
12、 本机可查询有关参数：可查询显示井深（m），采集数据点个数及最大提升速度的15%值


三、主要技术参数：

1、供电电源：交流AC127V（75%～110%）。
2、打点信号输入AC127V（允许波动范围95～140V）
3、环境温度：0～40℃；
4、相对湿度不大于95%；
5、大气压力：80～106KPa；
6、无显著振动和冲击的地方；
7、煤矿井下有甲烷、煤尘爆炸性混合物，但无破坏绝缘层的腐蚀性气体场合；




四、安装调试

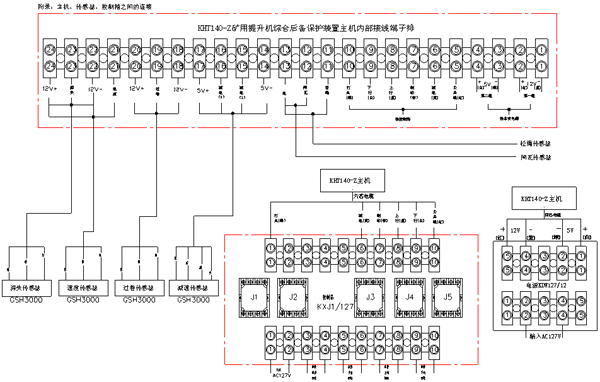

1、主机与电源箱、控制箱的安装及接线（接线见附图）
安装位置：主机安放在提升机操作台的一侧，即要方便司机观察盘面信号又不防碍司机观察提升机的视线；电源箱、控制箱安装在主机一旁适当位置。
2、传感器的安装
2.1、速度传感器的安装

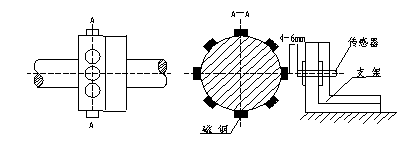

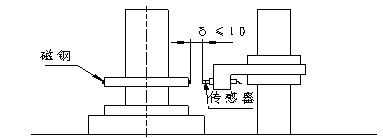

速度传感器安装于提升机电机输出轴旁或能检测绞车运行速度的适当位置；永磁铁用胶粘剂贴于电机的输出轴上，贴前需用锉刀，沙布将要贴的地方打磨、清洗干净，再配制强力胶贴上磁铁；粘贴磁铁时一定要使磁铁的S极向外，磁铁一定要等分均匀。（参见下图）



2.2、深度指示器故障检测传感器的安装
深度指示器故障传感器安在牌坊式或园盘式深度指示器的转动部分的某一适合位置，将4～6块磁铁粘贴于园盘（或转动丝杠）上，传感器的作用面（S极）向外，最后将传感器探头对准磁铁固定好。（参见下图）

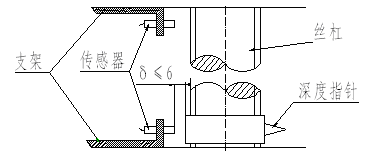

2.3、过卷保护传感器安装在绞车深度指示器指示正常停车位置的适当位置。（参见下图）



2.4、自动减速传感器安装在绞车深度指示器上，当到达减速位置时，能够自动减速，安装时注意传感器的极性（双向传感器）安装方法类似上图

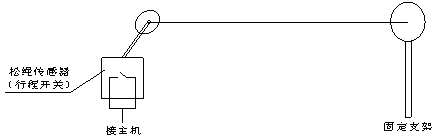

2.5、松绳保护：一侧用行程开关，另一侧用个固定架，固定在钢丝绳出口适当位置，中间用一根线连接，松紧程度适当，行程开关不吸合为准。本项为选用功能，防爆行程开关由矿方提供。（安装见下图）

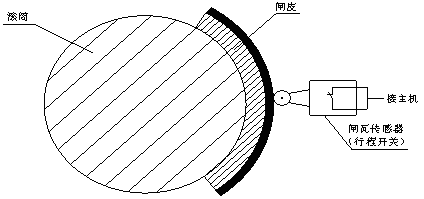

2.6闸瓦传感器顶在制动闸上（常闭点断开），当闸瓦磨损到危险程度时，传感器常闭点恢复闭合。本项为选用功能，防爆行程开关由矿方提供。（安装见下图）


按照接线图接好线,检查无误后方可通电。（调试前先不要接控制回路）


3控制箱对外接线

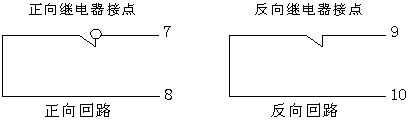

   3.1上下行继电器输出接口，为一对常闭接触点，，直接串入正反转线圈即可。（参见图）

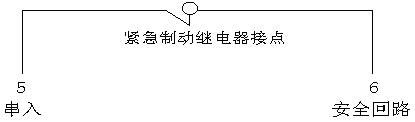

3.2紧急制动（超速、深失、松绳、闸间隙、过卷）继电器输出接口，为一对常闭接触点，断开提升机安全回路，直接串入安全回路即可。（参见图）



本装置试运行时，以前两对控制线暂时不要接入控制回路，直到运行正常方可接入。
3.3提升信号输入接口，将这两端点并联在提升信号电铃两端即可。

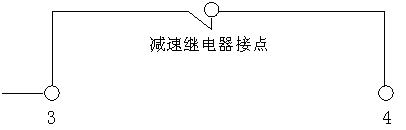

3.4：串接在绞车减速控制器（参见图）



4、 调试
参数的设置
（1） 深度值设置：按下“设置”键同时打开电源“开关”通电，或在（开机状态）同时按下“复位”键，可见某一位数码管闪动，配合“移位”“调整”键，输入井深数值（0～9999m）再按下“设置”键即可。
（2） 采集数据点数：按下“设置”键可见“-----”亮。再按“设置”键显示“0000”提升机正常运转，即可显示采集的数据电数，提升机运行一勾后，按下“设置”键即可存入。
(3)  最大速度的选定：完成（1）（2）提升机正常运行，显示速度值，当运行速度最大时，按“设置”键即可输入最大速度（经计算机自行处理查询时可显示出速度最大值的15%值），此时可见速度值闪烁，按一下“复位”键即可完成以上三个参数的输入。


五 使用方法及注意事项：

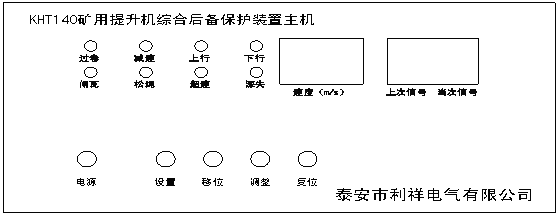

 绞车后备保护装置接地端必须牢固的接在绞车底座上。在通电试验前需要先详细阅读使用说明书，熟悉本装置的面盘布置，显示与操作。(参照下图)



1、 对主机查询：按下“位移”键，开电源开关或按一下“复位”键，自动显示深度值、采集信号点数、速度最大值的15%值。
2、 以上调试完毕正常运行后，接好所有输入、输出线即可投入运行。
3、 注意主机紧急制动后可按“复位”键解除（松绳、闸瓦、过卷除外）。
4、 切断主机电源后，不要立即送电，以保证单片机复位电容充分放电。
5、 若速度传感器、深度指示器故障传感器与磁铁作用距离有变化，重新调整即可。
6、 送绳、过卷、闸瓦保护，根据现场情况调整。
7、 自动减速功能：可根据现场情况自行调整，调整时注意传感器的极性
