一、特点

1）、适用于井下具有瓦斯、煤尘爆炸性气体环境中的矿井巷道提升运输、刮板运输机、皮带运输机的通讯信号联络。矿用通讯声光信号器集原信号打点器、信号指示灯、防爆电铃、防爆三通接线盒、安全显示红绿信号灯的功能于一体。该产品一机多用，技术领先；整体造型美观，结构紧凑合理，重量轻，安装使用方便，节省人力物力。是提高煤矿井下作业安全性及矿井经济效益理想的更新换代的通讯信号传递设备。
2）、安全性能好，隔爆腔体上无按钮，隔爆安全性能高于目前煤矿使用的信号器。
3）、联动开关式防尘话筒，常见的话筒都是和外界环境开放式接触，易受环境污染损坏，特别是煤矿井下潮湿粉尘大，致使话筒寿命短，KXT118煤矿用通讯声光讯号器是密封的（受通话联动开关控制）。当通话时，转动联动开关后，话筒打开，此方式不仅能延长话筒的寿命，而且还保证了较好的通话质量。

二、正常工作条件
1、气压不小于79.5Kpa。
2、周围介质温度不高于＋40℃，不底于－20℃。
3、周围空气的相对湿度不大于95%（20±5℃）。
4、无腐蚀金属和破坏绝缘的气体，但允许在含有甲烷的爆炸性气体及煤尘的环境中工作。
5、没有强烈振动和颠簸的场所。
6、能防止液体侵入的地方。
7、提供本装置的电源额定电压为36V或127V，波动范围为75%—110%。

三、用途与使用方法
KXT118矿用通讯声光信号器的工作电源为127V或36V。最大工作功耗＜3W。信号的表达方式为扬声器发声。高亮度发光二极管发光显示，载波对讲。
1）、发送信号（打点）：拨动本台的信号开关，可以向本台和连机的各台发出信号（打点）。
2）、接受信号：连机各台可以接受到任一台发出的打点信号，通过扬声器发出＞85dB的声响信号，同时通过发光二极管发出光信号（30米内可见）。
3)、单工对讲：顺时针转动通讯开关，对着话筒讲话，其他各台就会听到对讲语音（受话方不转动联动对讲开关）。

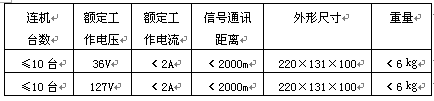

四、主要技术参数



五、安装接线

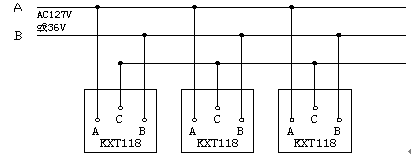

1、打开隔爆腔前盖，按以下附图接线，接线柱A和B接电源（127V或36V），C接线柱接中间输出线，并按规定接好接地线。
2、如果电源A、B接线与图不对时，矿用通讯声光信号器送电后出现噪声和打点声，此时只对调A、B接线即可。



六、使用注意事项
1、使用的电源要和铭牌上的额定电压符合。
2、通话时，要正对话筒。
3、维修时必须断开电源后，方能打开隔爆腔。
4、不使用的进线喇叭口必须按要求封堵。
5、如有损坏可更换配件，如电源板、通话板、喇叭、话筒、发光二极管等，配件可向厂方订购。
