矿用人员接近报警装置(电子围栏)



一、概述

矿用人员接近报警装置(又名:电子围栏)安装在转载机、皮带机尾、掘进机、采煤机、刮板机、斜巷运输、云喷雾等安全生产防护薄弱的位置,主要用于保护人员的生命安全,能够有效防止安全生产过程中因人员的麻痹大意引发的人身安全事故。

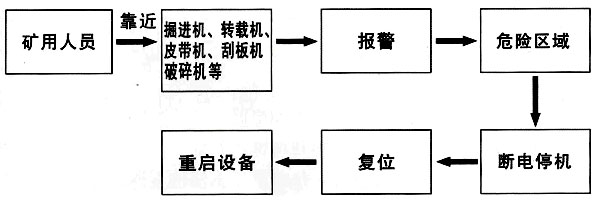

二、工作原理


我们知道任何物体都有温度并能发出不同波长的红外线,ZP-12R矿用热释红外传感器能有效识别人体发出红外线,通过红外线扫描,当设备正常运转时若发现有人进入或靠近危险区域,可立即通过KXJ1/127矿用隔爆兼本安型控制箱发出信号控制KXB127矿用隔爆兼本安型声光报警器发出声光语音提示和控制停机的作用,,有效防止人员误入危险区域,消除了生产过程中的安全隐患,从根本上杜绝了伤人这类安全事故的发生。

三、矿用人员接近报警装置(又名:电子围栏装置组成及特点

(一)装置由KXJ1/127矿用隔爆兼本安型控制箱,KXB127矿用隔爆兼本安型声光报警器ZP-12R矿用热释红外传感器等组成。

(二)事故预防:装置主要用于煤矿井下人员安全防护薄弱,工作人员麻痹大意而引发安全事故的地方;

(三)分级警戒:危险区域可分为一级、二级,首先对进入一级警戒区域人员进行声光语音提示,提醒工作人员注意安全。对进入二级危险区域的人员进行声光报警外,可立即切断设备电源停机,避免安全事故发生;

(四)检测区域可调:ZP-12R矿用热释红外传感器可根据井下实际情况调整检测范围及角度,进而设定警戒区域。检测距离5米,检测角度100度,避免误报;

四、主要参数及功能

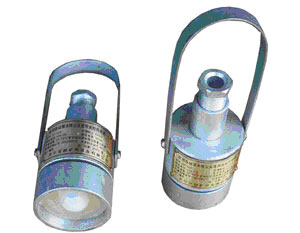

1、ZP-12R矿用热释红外传感器

      IMG_256




技术参数

额定工作电压:12VDC.

检测距离:大于5m;

功能及特征

当行人进入检测范围,传感器检测到人体信号,输出高电平,行人进入探知范围,传感器输出低电平;



2、KXB127矿用隔爆兼本安型声光报警器




技术参数

额定工作电压:AC:127V/AC:36V。

范围:与配接设备连接的电缆最大长度1000米,光信号可见距离光信号在黑暗在20m处可见;

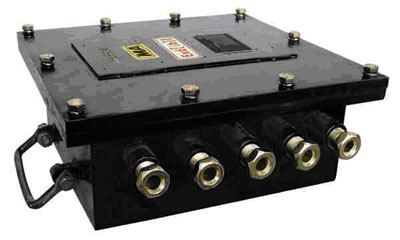

3. KXJ1/127矿用隔爆兼本安型控制箱(PLC)


额定工作电压:AC:127V

多路输入/输出用于矿用热释红外传感器的信号处理和控制KXB127矿用隔爆兼本安型声光报警器和设备停止。



功能及特征

非报警状态:绿色光信号常亮;

报警状态:红色信号灯闪烁,绿色信号灯熄灭,并伴有语音警示语;

电路采用集成化,程序控制,整体设计合理、体积小、重量轻、性能稳定。



五、装置应用

转载机、掘进机应用

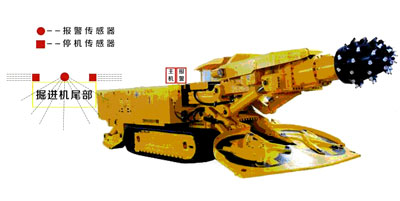

掘进机

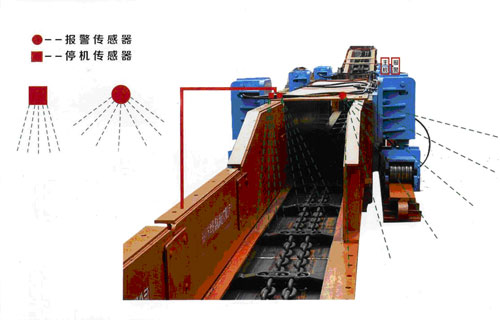

  转载机
